Produkto apžvalga
10 mm nuolatinės srovės saulės energijos kabelis perkeliamas už standartinių styginių laidų į nuolatinės srovės rinkimo ir vidutinio{1}}atstumo elektros energijos tiekimo teritoriją. Su 10 mm² skarduoto vario laidininku jis užtikrina žymiai mažesnę varžą vienam metrui nei lengvesnio dydžio kabeliai -, o tai tiesiogiai reiškia, kad energijos prarandama perkant tarp matricos ir keitiklio. Komerciniams stogams, pramoninėms įmonėms ir vidutinės -įžeminimo-sistemoms jis užpildo tarpą tarp kasdienio styginio kabelio ir didelio{8}}dydžių, skirtų magistralinėms-linijoms.
Specifikacijos
|
Parametras |
Specifikacija |
|
Dirigento dydis |
10 mm² |
|
Laidininko medžiaga |
Alavuotas varis, daugiasriegis- |
|
Kabelio tipas |
Vieno{0}}gyslio PV nuolatinės srovės kabelis |
|
Nominali įtampa |
1000V AC/1500V DC |
|
Izoliacija |
Elektronų{0}}pluošto skersinio-junginys be halogeno- |
|
Išorinis apvalkalas |
UV-stabilizuotas junginys be halogeno- |
|
Temperatūros diapazonas |
-40 laipsnių -90 laipsnių |
|
Trumpoji{0}}grandinė temperatūra |
Iki 250 laipsnių (5s) |
|
apytiksliai Išorinis skersmuo |
~8,1 mm |
|
apytiksliai Svoris |
~145 kg/km |
|
Liepsnos pasirodymas |
Mažai dūmų,{0}}be halogenų, antipireno{1}} |
|
Spalva |
Juoda, raudona arba pagal užsakymą |
|
Sertifikavimo pagrindas |
TUV PV kabelio standartas |
Pagrindiniai naudojimo būdai
10 mm kabelis patenka į vaizdą, kai saulės projekto nuolatinės srovės pusė pradeda atrodyti mažiau kaip trumpų laidų rinkinys, o labiau kaip struktūrinis elektros paskirstymo tinklas. Tai praktiškas viduriukas, pakankamai stiprus, kad atlaikytų didesnes-apkrovos surinkimo grandines, bet ne toks sunkus, kad apsunkintų montavimą arba be reikalo padidėtų medžiagų sąnaudos.
DC surinkimas tarp kombinatoriaus taškų
Kai kelios stygos susilieja prie kombainerio dėžutės ir kombinuota srovė turi eiti į keitiklį, 10 mm kabelis neša tą apkrovą su patogia elektros atsarga. Tai sumažina įtampos kritimą, kuris kaupiasi surinkimo-lygio grandinėse ir apsaugo sistemos našumą.
Vidutinio{0}}atstumo įrangos ryšys
Daugelyje komercinių ir pramoninių projektų keitiklio patalpa nėra šalia masyvo. Įprasti kabelių takai nuo 30 iki 60 metrų. Tokiais atstumais 10 mm kabelis užtikrina pastebimai geresnį našumą nei 6 mm, to pakanka, kad energijos tiekimas iš tikrųjų pasikeistų neperšokant į daug sunkesnį gabaritą.
Didesnės stogo ir antžeminės{0}}masyvos
Didėjant instaliuotam pajėgumui, didėja srovė, tekanti per nuolatinės srovės-šonines grandines. 10mm kabelis palaiko aukštesnio lygio srovę, randamą komerciniuose stoguose, sandėlių instaliacijose ir vidutinės-įžeminimo-sistemose, kuriose 4 mm arba 6 mm kabelis būtų per mažo dydžio.
Taikymo scenarijai
Komercinė stogo saulės energija
Ant komercinių stogų, tokių kaip prekybos centrai, biurų pastatai, logistikos sandėliai, 10 mm kabelis tvarko nuolatinės srovės surinkimą tarp masyvo sekcijų ir centralizuotą keitiklio įrangą. Jis kontroliuoja linijų nuostolius tokiais kabelių atstumais, kokius paprastai sukuria komerciniai pastatai, o jo ilgaamžiškumas atlaiko pėsčiųjų srautą ir įprastą prieigą prie veikiančių stogų.
Pramoninių įrenginių įrengimas
Gamyklos ir gamybos įrenginiai dažnai turi didelius stogo plotus, tačiau elektros įranga įrengiama tam skirtose patalpose tam tikru atstumu nuo . 10mm kabelių tiltelių, kurie efektyviai perneša didesnę nuolatinės srovės srovę per visą pastatą be įtampos kritimo, kurį sukeltų lengvesnis kabelis.
Vidutinio-masto žemės-montuojami projektai
Antžeminėse-šimtų{1}}kilovatų Jo lauko konstrukcija puikiai tinka tiesioginiam laidojimo vamzdžiuose, atviro-oro kabelių lovelių klojimui ir bendram lauko įrengimo susidėvėjimui.
Solar Plus Storage DC grandinės
PV sistemose, susietose su akumuliatoriaus saugykla, tam tikros nuolatinės srovės{0}}šoninės grandinės turi daugiau srovės nei standartinis stygos kabelis gali efektyviai valdyti. 10mm kabelis tinka šioms sunkesnėms grandinėms, tarp akumuliatoriaus stovų ir nuolatinės srovės magistralių arba tarp kombinatoriaus išėjimų ir hibridinio keitiklio įėjimų.
Pasirinkimo vadovas
10 mm nuolatinės srovės saulės kabelis yra tinkamas pasirinkimas, kai grandinė peržengia pagrindinio stygų sujungimo ribas ir pradeda veikti kaip surinkimo arba paskirstymo linija. Apsvarstykite tai, kai:
- Kombinuotosios grandinės srovė viršija patogų 6 mm kabelio diapazoną
- Kabelių tiesimo atstumas yra 30–60 metrų
- Projektas yra komercinio arba pramoninio masto su didesne instaliuota galia
- Įtampos kritimo analizė rodo, kad suplanuotame maršrute mažesni kabelių dydžiai yra nereikšmingi

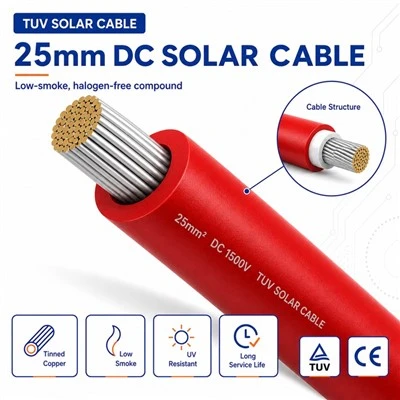

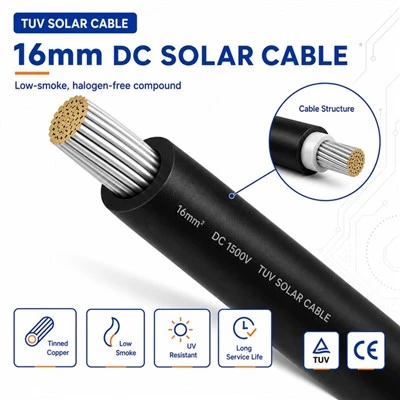

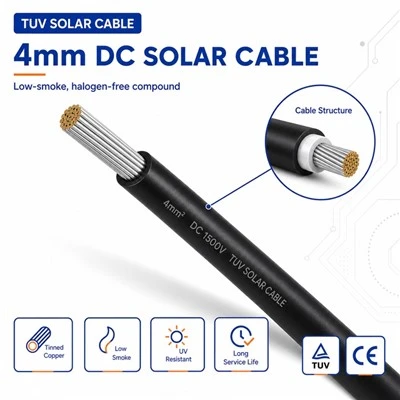

Standartiniams gyvenamųjų namų laidams paprastai pakanka 4 mm arba 6 mm. Sunkios- magistralinėms linijoms, toli-perdavimui arba labai didelės srovės grandinėms, 16 mm arba 25 mm užtikrina kitą pajėgumo lygį.
Pristatymas ir techninė pagalba
Kabelis tiekiamas ritiniais, ritiniais arba eksporto būgnais, priklausomai nuo užsakymo apimties ir logistikos reikalavimų. Galimas individualaus ilgio pjovimas, privataus-etiketės žymėjimas ir konkrečiam projektui-skirta pakuotė.
Techninė pagalba apima kabelio pasirinkimą pagal sistemos įtampą, grandinės srovę, montavimo būdą ir maršruto ilgį. Projektų pirkėjams, platintojams ir EPC rangovams gali būti derinami specifikacijų lapai, bandymų ataskaitos ir eksporto dokumentai.
